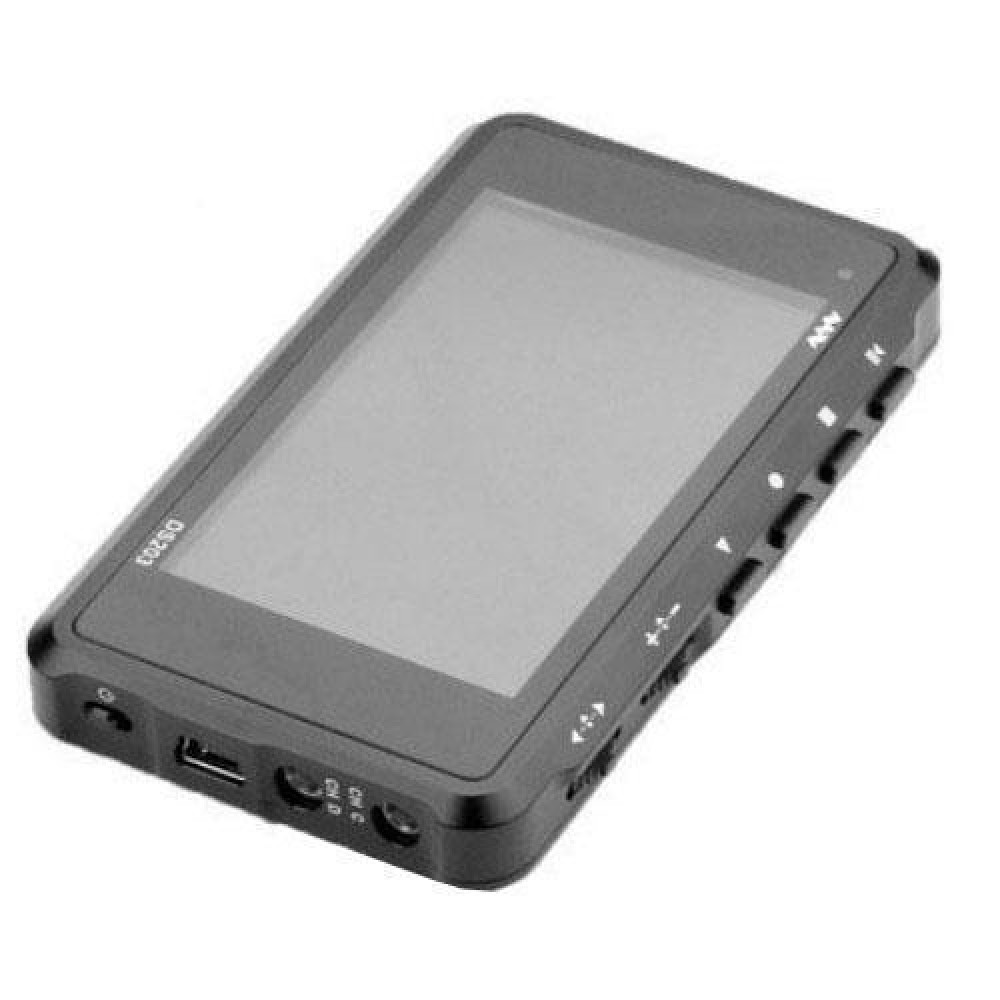

Портативний чотирьохканальний цифровий осцилограф DSO203 Quad

Кишеньковий чотирьохканальний цифровий осцилограф DSO203 (DSO Quad) V2 (у металевому корпусі). Заснований на 32-бітній платформі ARM Cortex-M3.

• 2 цифрових канали: CH_A і CH_B


• 2 аналогових канали: CH_C і CH_D


• Чутливість по вертикалі: 20 мВ/діл - 10 В/діл (1-2-5 крок, дільник x1), 200 мВ/діл - 100 В/діл (1-2-5 крок, дільник x10)


• Розрядність по вертикалі: 8 біт


• Частота вибірки (дискретизації): до 72 мільйонів вибірок в секунду


• Максимальний розмах вхідної напруги: 80 В (дільник x1), 400 В (дільник x10)


• Буфер пам'яті: 4096 точок на канал, 8192 точок для одного каналу


• Трігер запуску: по каналам, по фронту, по спаданню, по рівню


• Синхронізація (режим розгортки): авто, нормальна, одинична, сканування


• Генератор сигналів: прямокутний сигнал, "синус", "трикутник", "пила"


• Автоматичне вимірювання максимальної і мінімальної напруги, розмаху, СКЗ напруги, скважності, частоти, періоду, амплітуди та ін.


• Тип зв'язку: AC/DC


• Функція зберігання знімків екрана в файл формату DAT або BMP


• Пам'ять: 2 МБ


• Екран: TFT 3", 240 × 400 пікселів


• Вбудований Li-pol акумулятор, зарядка через USB


• Розмір осцилографа: 9.8 х 6 х 1.45 см


• Комплектація: осцилограф, 2 вимірювальних щупа з дільниками напруги, чохол для осцилографа, кольорові кільця для маркування щупів, USB-кабель, диск з ПЗ
