Универсальный контроллер ЖК матриц, скалер MT6820-b v2.0

Универсальный скалер с интерфейсом LVDS. Используется для подключения матриц от 10 до 42 дюймов к источнику видеосигнала с VGA выходом. Плата не требует прошивки под каждый тип матрицы, а настраивается путем установки соответствующих перемычек. Достаточно выбрать разрешение, битность и напряжение питания матрицы. Настройка посредством джамперов будет полезна при создании доступного диагностического оборудования для диагностики матриц.

• Плата: MT6820-B V2.0
• Чип: HX6810-A
• Напряжение питания: 5 В
• Выходное напряжение (питание дисплея): 3.3 или 5 В
• Входной интерфейс: VGA
• Интерфейс подключения дисплея: LVDS
• Разрешение изображения: до 1920 х 1200
• Размер платы: 5.5 х 5.5 см.

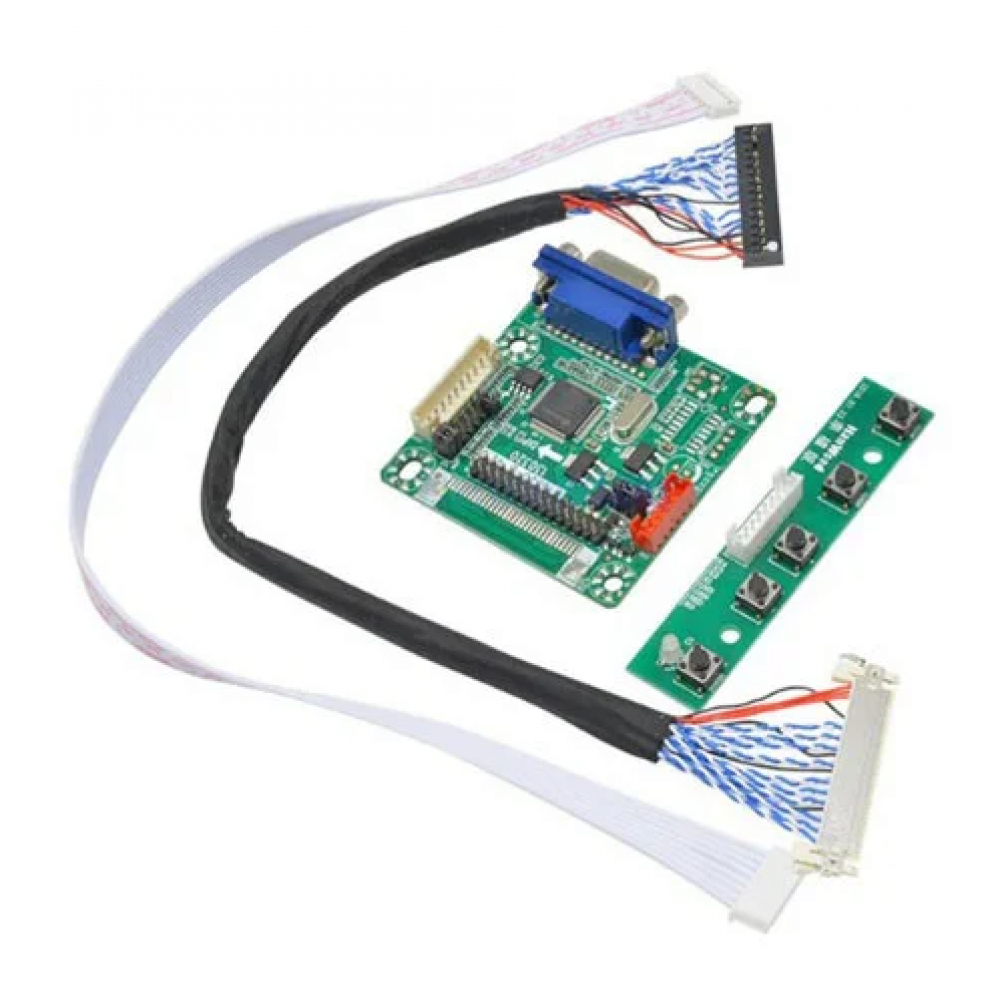

• В комплекте шлейф FI-X 30pin с фиксаторами/защелками, а также кнопки.
